Существует два типа электронных джойстиков управления, используемых в строительной технике, – аналоговый сигнал и коммутируемый сигнал; при фактическом выборе мы должны выбрать соответствующую функцию в соответствии с эксплуатационными характеристиками машины. Если мы выберем функцию, не соответствующую реальному использованию, это приведет к потерям и повлияет на работу системы. Поэтому для выбора подходящего джойстика необходимо сопоставить эксплуатационные характеристики машины с функциями джойстика.

Ниже описано, как в рукоятке использовать набор линейных выходных сигналов, как выбрать выходной сигнал переключателя азимутального переключателя электронной рукоятки управления несколькими вариантами:

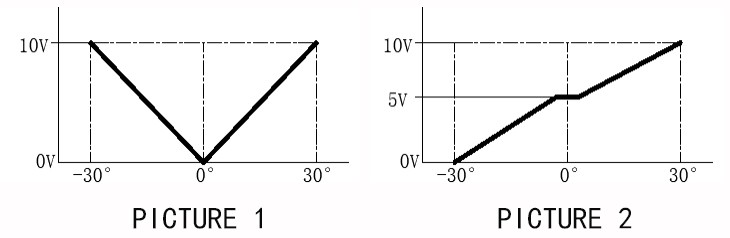

1. Когда на вход механического оборудования подается набор симметричных линейных сигналов, как показано на рис. 1; Из диаграммы видно, что сам выходной сигнал не имеет направления; Но на практике нам необходимо управлять различными клапанами при перемещении рукоятки вперед и назад, поэтому нам необходимо выбрать набор переключателей для определения направления, т.е. при перемещении рукоятки вперед необходимо подавать сигнал направления в систему. Направление рукоятки соответствует требуемому действию клапана; как правило, в этом режиме линейного сигнала требуются переключатели средней точки и направления вперед и назад. Положение средней точки является необязательным, в то время как направление вперед и назад должно быть выбрано.

2. Если на вход нашего механического оборудования подается набор сигналов, как показано на рис. 2, то из рисунка видно, что сам линейный сигнал является однонаправленным, и напряжение в любой позиции уникально. Система может определить направление по полученному значению напряжения, поэтому нет необходимости выбирать переключатель направления вперед и назад; конечно, если системе необходимо выбрать переключатель среднего положения.
